SF-1WC復合止推墊片

基本特性

主要參數

	靜承載	250N/mm²	摩擦系數		0.03~0.20
最大承載	低速運轉	140N/mm²	最大線速度	干摩擦	2m/s
	旋轉、搖擺運動	60N/mm²		流體潤滑	5m/s
最大PV值 (干摩擦)	間斷性運作	3.6N/mm².m/s	導熱系數		42W(m.K)^-1
	長期運作	1.8N/mm².m/s	線膨脹系數		11x11^-6K
使用溫度		-195℃~＋280℃

應用特點

1. 無油潤滑或少油潤滑，適用于無法加油或較難加油的場合，可以在使用時不保養或少保養；
2. 耐磨性能好，摩擦系數小，使用壽命長； 3. 可在-195℃～+280℃范圍內使用；
4. 走合性能好，低噪音，無污染； 5. 薄壁結構，質量輕，可縮小機械體積；
6. 在運作時能形成轉移膜，起到保護對磨軸的作用，無咬軸現象；
7. 對磨軸的硬度要求低，未經調質處理的軸都可使用，從而降低了相關零件的加工難度；
8. 無吸水、吸油性，熱膨脹系數小，散熱性好，尺寸穩定；
9. 鋼背面可電鍍多種金屬，因此可在腐蝕性介質中使用，不會生銹；
目前已廣泛運用于各種機械的滑動部位，如自動化機械設備(伸縮、搖擺、滑動、彎曲、回旋、回轉部位)油壓氣缸導套、齒輪泵浦、紡織機械、自動售貨機、塑膠成型機、壓鑄機、橡膠機械、煙草機、健身器材、辦公機械、液壓搬運車、汽機車、摩托車、農林機械等。

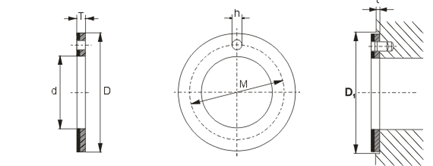

SF-1WC 墊片系列軸承標準尺寸（SF-1、SF-1T、SF-1P、SF-1D、SF-1B、SF-1S）


Unit(單位):mm
軸徑	代號	墊片尺寸				安裝尺寸
軸徑	代號	d ^+0.25	D _-0.25	T _-0.05	M ±0.12	h^+0.4 _+0.1	T±0.2	D1^+0.12
8	WC10 SF-1	10	20	1.5	15	1.5	1	20
10	WC12 SF-1	12	24		18	1.5		24
12	WC14 SF-1	14	26		20	2		26
14	WC16 SF-1	16	30		23			30
16	WC18 SF-1	18	32		25			32
18	WC20 SF-1	20	36		28	3		36
20	WC22 R-1	22	38		30			38
22	WC24 RCB-1	24	42		33			42
24	WC26 SF-1	26	44		35			44
26	WC28 SF-1	28	48		38	4		48
30	WC32 RCB-1	32	54		43			54
36	WC38 SF-1	38	62		50			62
40	WC42 SF-1	42	66		54			66
46	WC48 SF-1	48	74	2	61		1.5	74
50	WC52 SF-1	52	78		65			78
60	WC62 SF-1	62	90		76			90
